プリンタ/マイクロカセットレコーダー CE-125(S)について紹介するページです。
CE-125は、PC-1245/PC-1251/PC-1255//PC-1261/PC-1262などで使用出来る、プリンター機能とマイクロカセット機能が搭載されたドッキングステーションです。印刷は、感熱紙を使用しているため、インクが不要です。

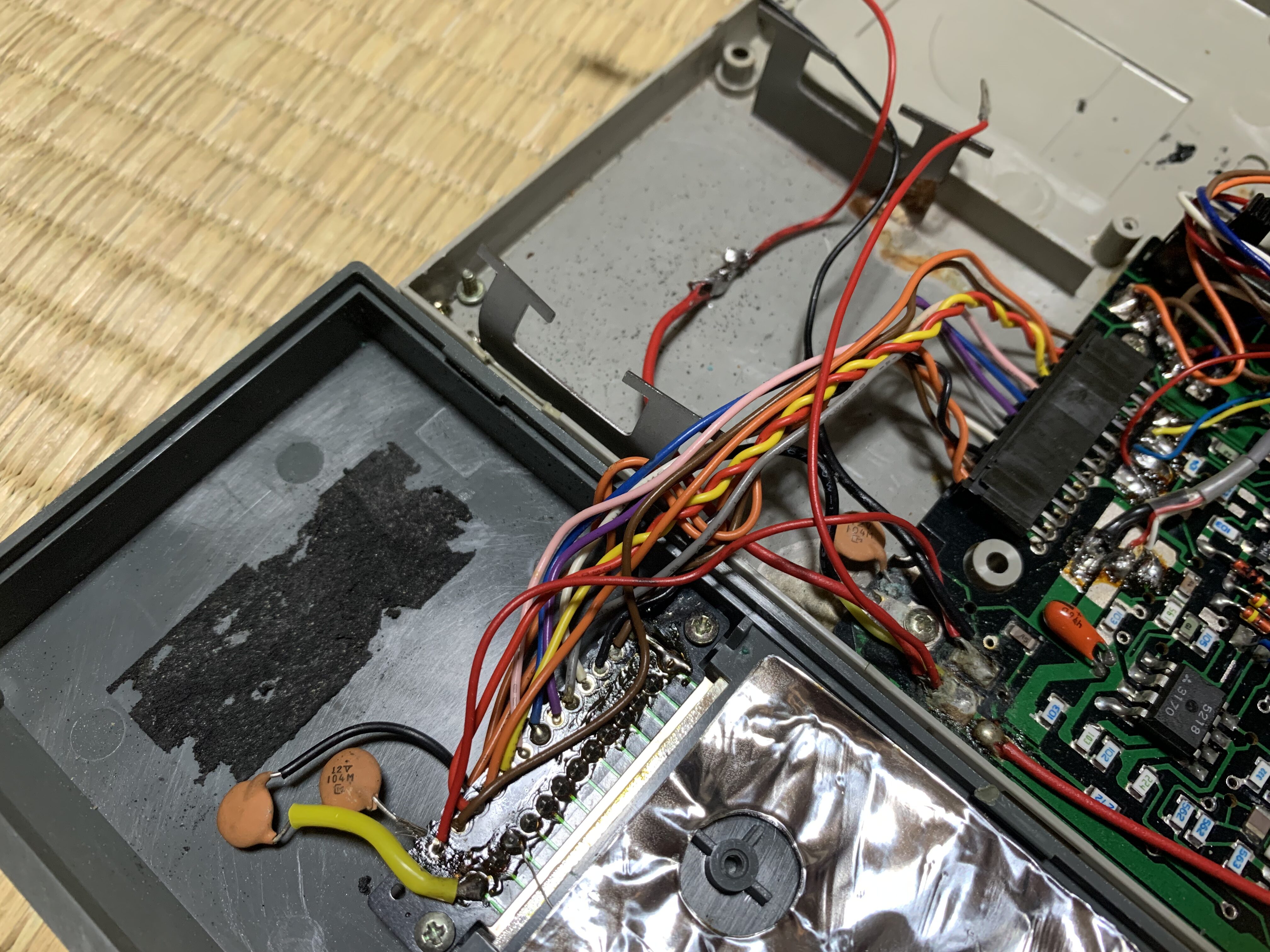

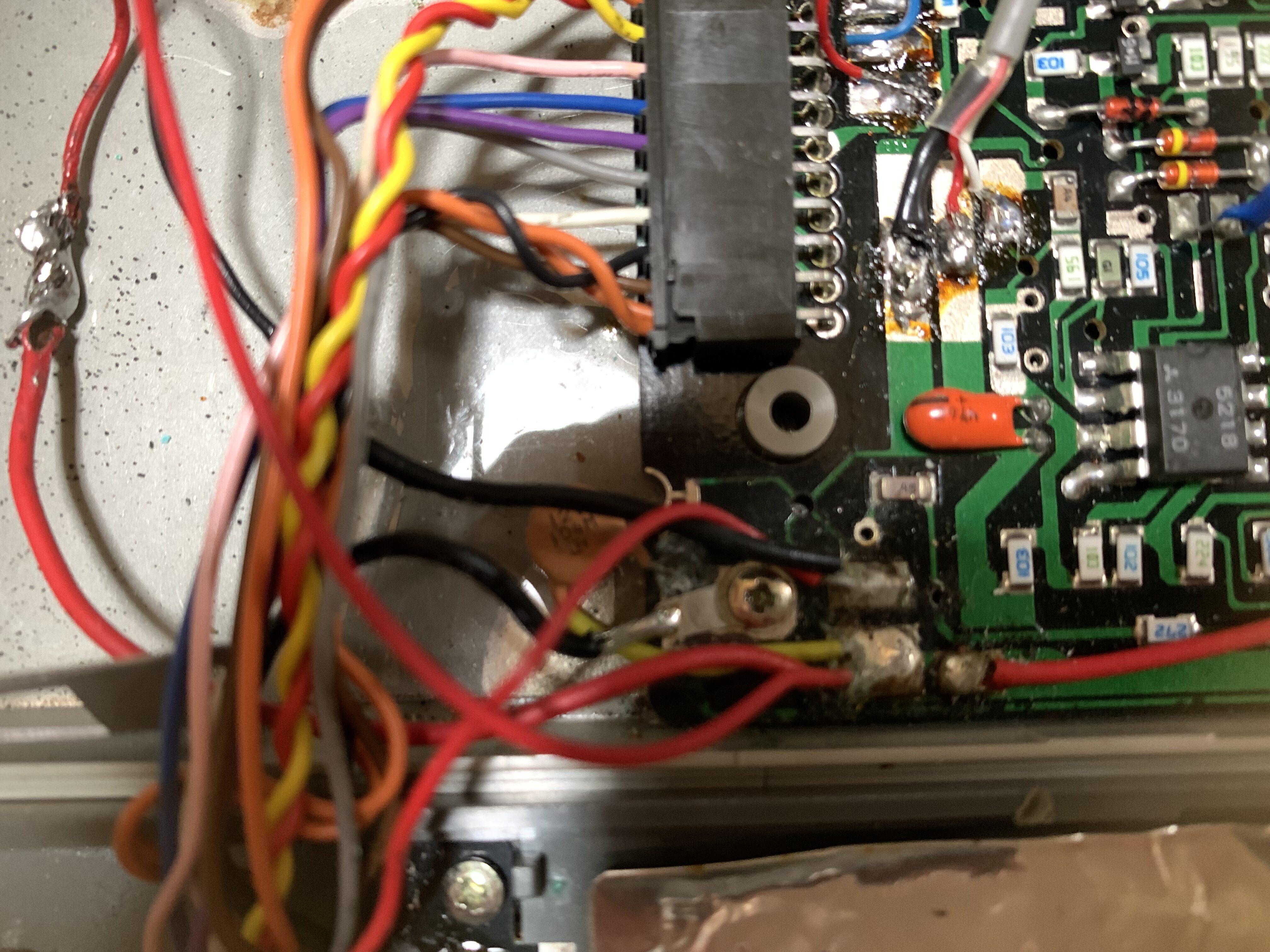

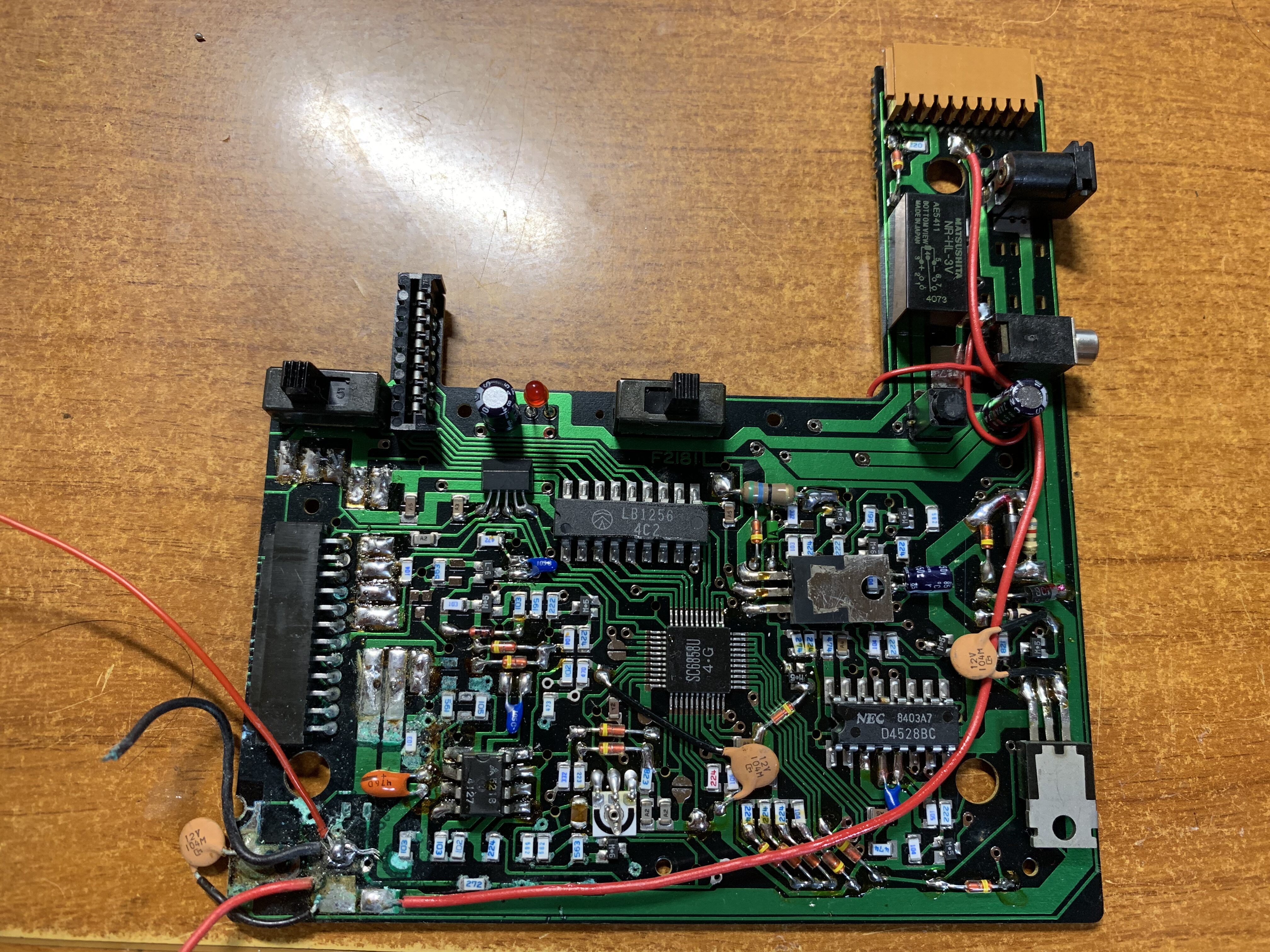

メイン基盤部

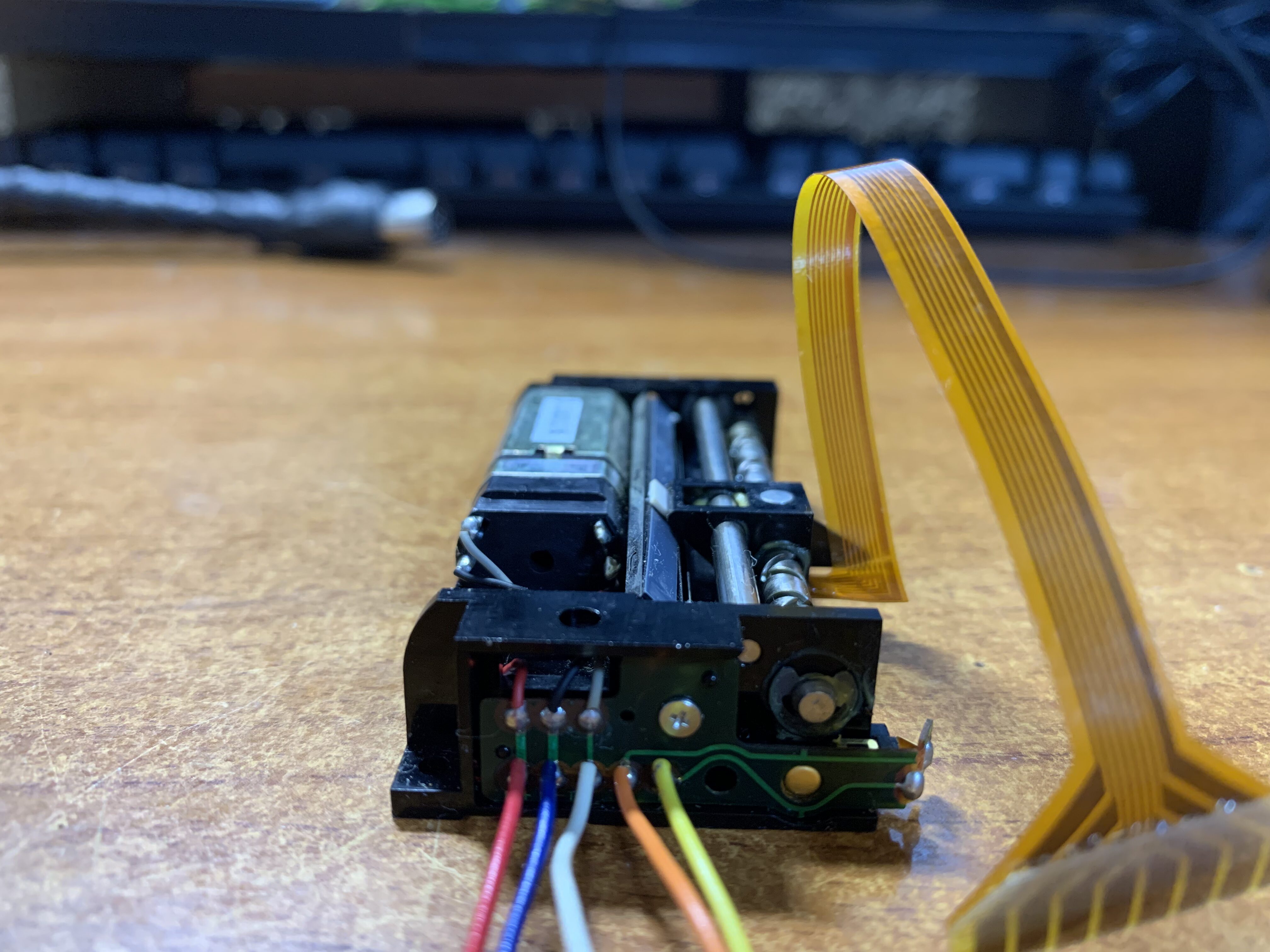

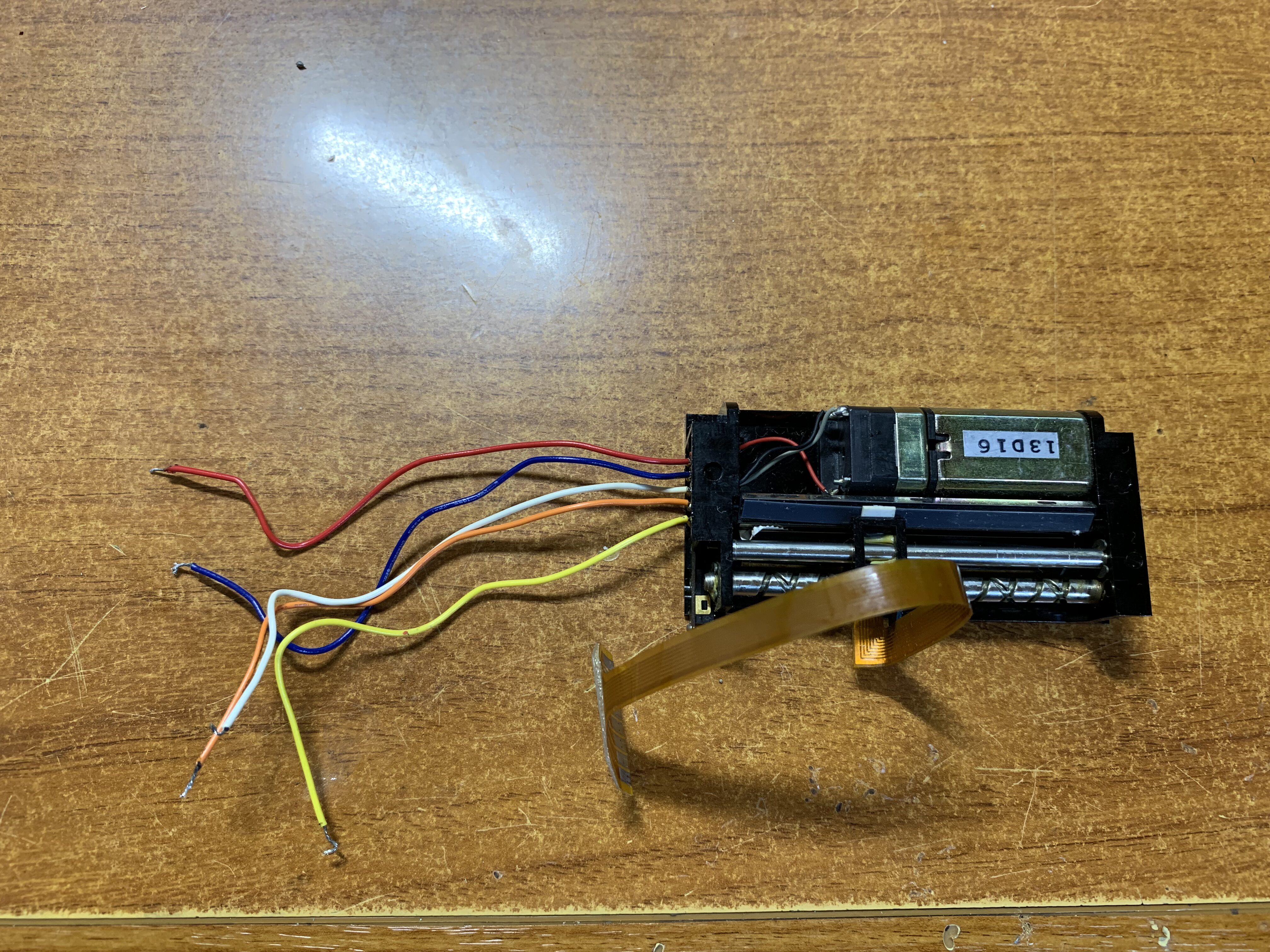

プリンタ部
5本の線が出ています。

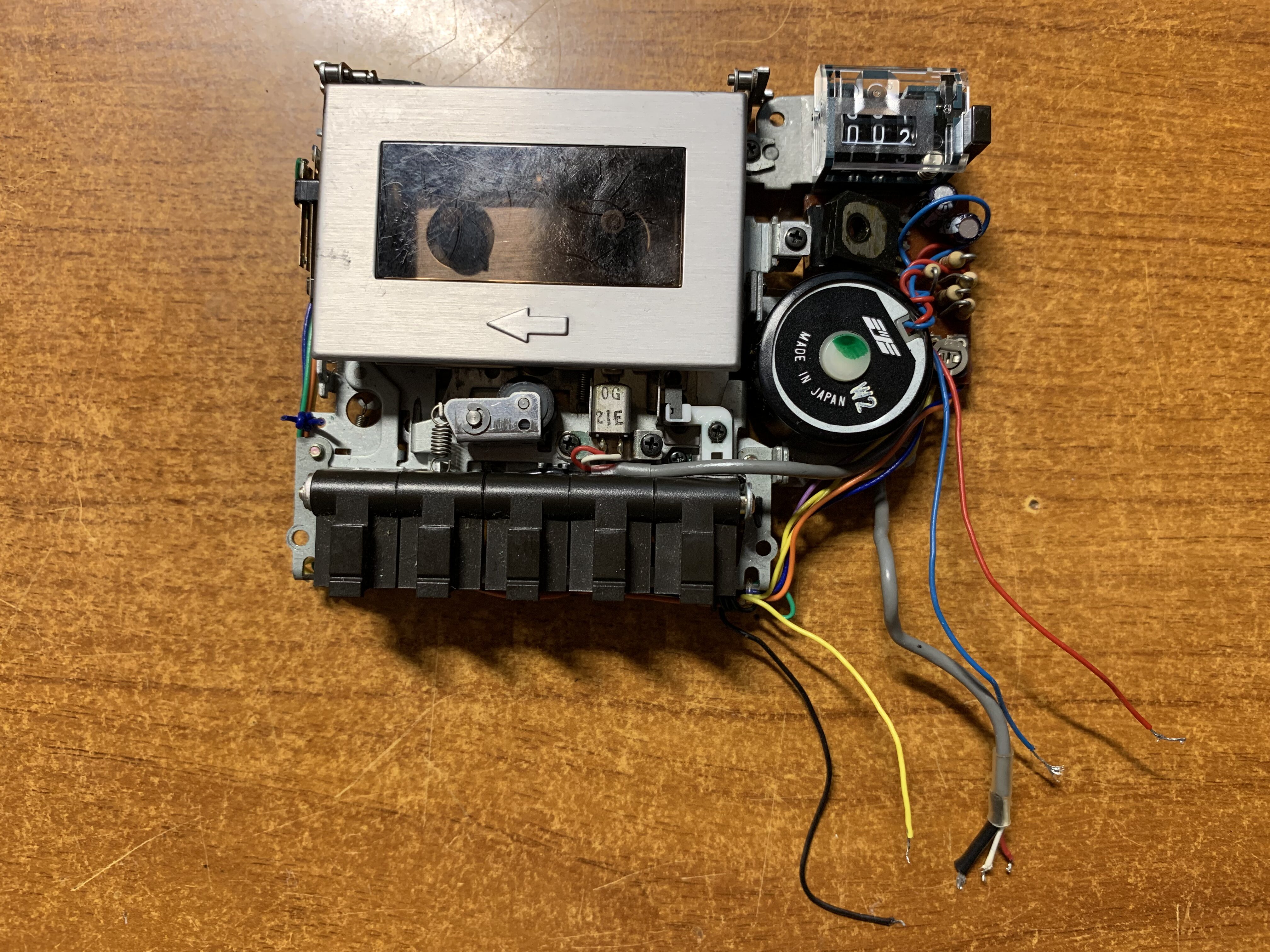

マイクロカセット部
7本の線が出ています。

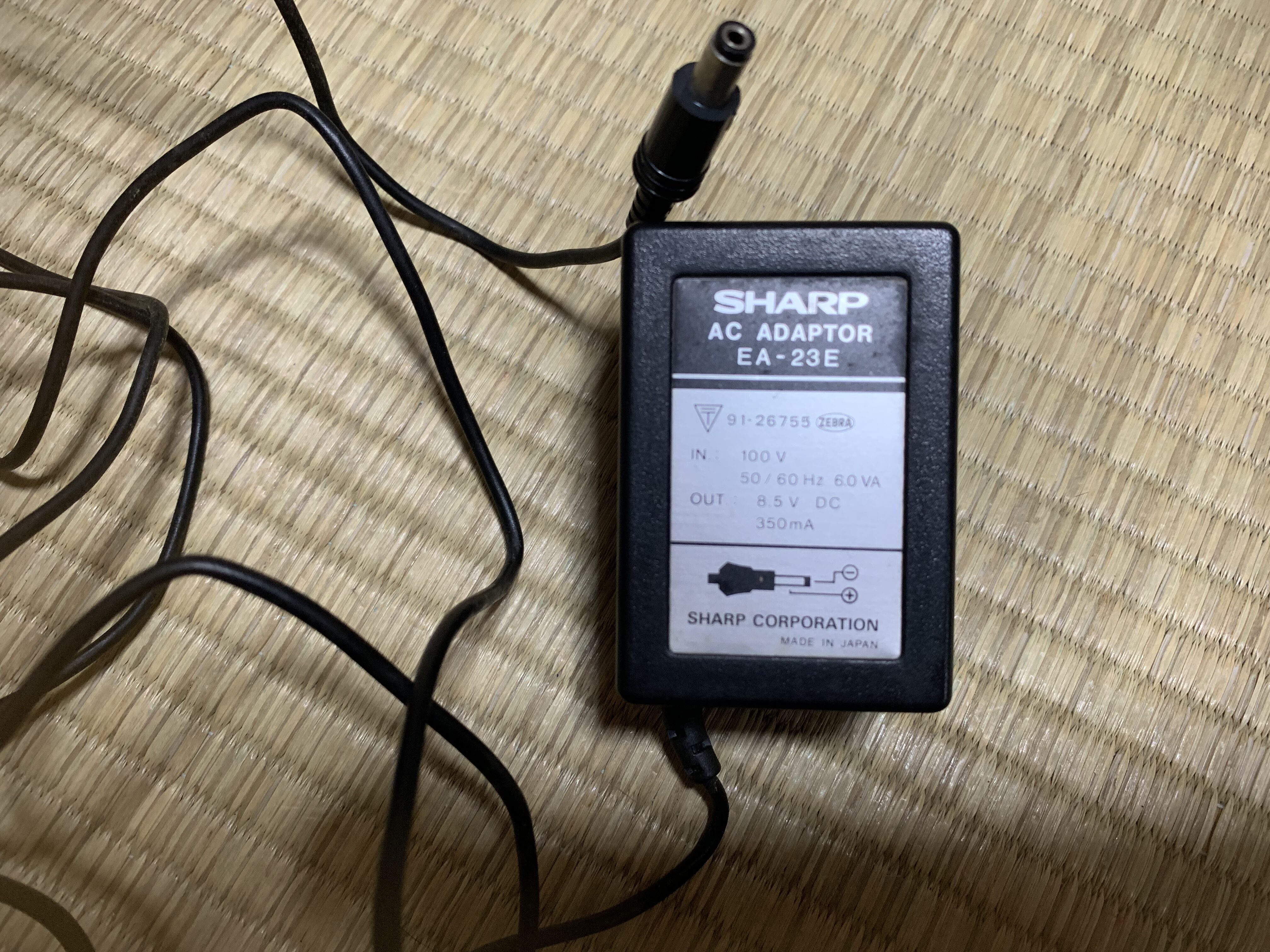

アダプター EA-23E
CE-125で使用するACアダプターは、EA-23Eになります。8.5V・350mAです。
故障していないか、テスターでチェックします。センターマイナスなのでマイナスの黒を穴に差し込み、プラスの赤を外側に接触させます。仕様は8.5Vですが非安定化電源であるため12Vほど出ます。これは、正常な値となりますので、故障していないことがわかりました。
